華為無線AP7110系列接入點
AP7110系列接入點是技術引領級802.11n產品,無線領域多年積累,融入了大量的專利技術。適合部署在企業辦公、機場車站、數字列車、體育場館等環境,高密用戶接入無憂,無線業務自在隨行。
有AP7110SN-GN和AP7110DN-AGN兩款形態

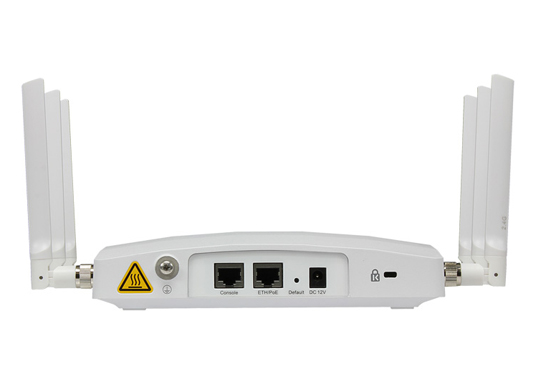

產品外觀

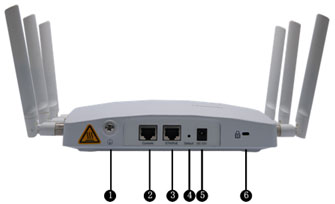

端口
1.接地點:當需要AP設備接地時,可以將接地線連到此接地點。
2.Console口。
3.ETH/PoE:10/100/1000M,用于有線以太網連接。并且支持PoE供電。
4.Default:缺省按鈕,長按超過3秒恢復出廠缺省值。
5.電源輸入接口:12V DC。
6.Lock設備鎖接口:用于保證設備的防盜安全。
LED指示燈
信息類型 | SYS LED | Link LED | WiFi LED | 意義 |
啟動狀態 | 綠色常亮 | - | - | 系統正在初始化。 |
綠色閃爍 | - | - | 內存檢測OK,軟件系統OK,初始化OK。 | |
紅色常亮 | - | - | 內存檢測失敗或軟件系統加載失敗。 | |
運行與連接 | 綠色慢閃(0.5Hz) | 滅 | 滅 | 系統正常;以太網未連通;未使能無線射頻,沒有無線用戶接入。 |
綠色閃爍 | 系統正常;以太網未連通;有2.4G用戶接入并有數據流量傳輸,數據流量越大閃的越快。 | |||
黃色閃爍 | 系統正常;以太網未連通;有5G用戶接入并有數據流量傳輸,數據流量越大閃的越快。 | |||
黃綠色交替閃爍 | 系統正常;以太網未連通;2.4G和5G同時有用戶連通。 | |||
綠燈常亮或閃爍 | 滅 | 系統正常;以太網連通正常,數據流量越大,閃爍越快;未使能無線射頻。 | ||
綠色閃爍 | 系統正常;以太網連通正常,數據流量越大,閃爍越快; 有2.4G用戶接入并有數據流量傳輸,數據流量越大閃的越快。 | |||
黃色閃爍 | 系統正常;以太網連通正常,數據流量越大,閃爍越快; 有5G用戶接入并有數據流量傳輸,數據流量越大閃的越快。 | |||
黃綠色交替閃爍 | 系統正常,以太網連通正常,數據流量越大,閃爍越快;2.4G和5G同時有用戶連通。 |
項目 | 描述 | |
物理參數 | 尺寸(長×寬×高) | 200mm×200mm×45mm |
重量 | 1.0 kg | |
系統內存 | 256 MB DDR3 32 MB Flash | |
電源參數 | 電源輸入 | DC 12V±10% POE供電:-48V DC 滿足802.3at以太網供電標準 |
最大功耗 | AP7110DN-AGN:15.7W AP7110SN-GN:8.7W 說明:實際最大功耗遵照不同國家和地區法規而有所不同。 | |
環境參數 | 工作溫度 | -10℃~+55℃ |
存儲溫度 | -40℃~+70℃ | |
工作濕度 | 5%~95%(非凝結) | |
防水等級 | IP41 | |
海拔 | –60m~4000m |
