華為AC 6605接入控制器

產品外觀

外觀

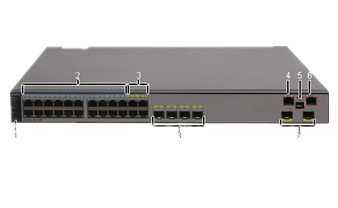

端口

1、 MODE按鈕，即模式切換按鈕

2、20個10/100/1000BASE-T以太網電接口、支持10M/100M/1000M自適應、支持20個接口PoE供電。

3、4個Combo接口、支持10M/100M/1000M自適應、支持4個接口PoE供電。

4、 1個ETH管理接口
5、1個Mini USB接口
6、1個Console調測接口
7、2個10GE SFP+以太網光接口

產品應用場景

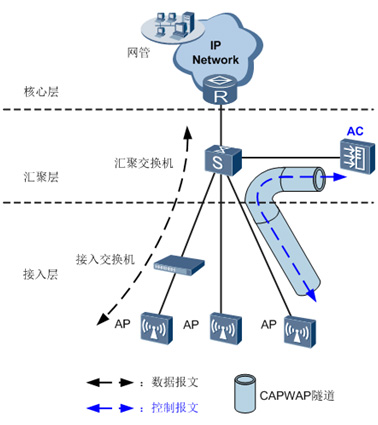

AC6605-26-PWR有直連式組網和旁掛式組網兩種方式。

AC承載管理流和數據業務流，管理流必須封裝在CAPWAP（Control And Provisioning of Wireless Access Points）隧道傳輸，數據流可以根據實際情況選擇是否封裝在CAPWAP隧道中傳輸。

CAPWAP定義了無線接入點（AP）與無線控制器（AC）之間的通信規則，為實現AP和AC之間的互通性提供通用封裝和傳輸機制。

CAPWAP數據隧道封裝發往AC的802.11協議的數據包。

CAPWAP管理隧道實現遠程AP配置和WLAN管理。

根據數據流（也稱業務流）是否封裝在CAPWAP隧道中轉發，可以分為兩種轉發模式：

直接轉發：也稱本地轉發或分布轉發。

隧道轉發：也稱集中轉發，通常用于集中控制無線用戶流量的場景。

無論直連式組網還是旁掛式組網，都可以根據需要自行選擇，AC6605-26-PWR支持兩種模式混合，即根據需要部分AP配置為直接轉發模式，部 分AP配置為隧道轉發模式。由于隧道轉發模式下，所有無線用戶流量都將匯聚到AC上處理，存在交換瓶頸的風險，在企業網中不常采用。
