華為AC6005接入控制器

  • 鴻遠騰達代理AC6005接入控制器是針對中小型企業的小型盒式無線接入控制器。 支持有線無線一體化接入，應用于中小型企業及分支園區覆蓋或企業辦公網絡等場境。 AC6005系列有兩款產品形態，為AC6005-8和AC6005-8-PWR。
  • 咨詢熱線：400-838-6158

  • 產品詳情

  • 聯系我們



華為AC6005接入控制器

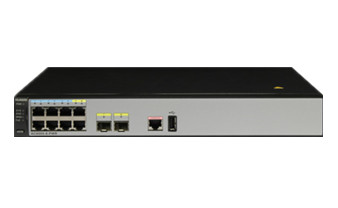

產品外觀

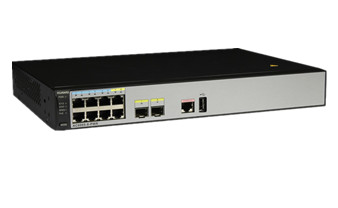

外觀

華為AC6005控制器

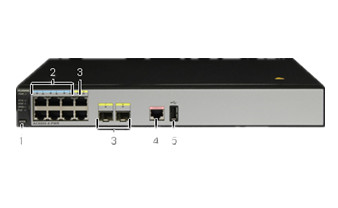

端口

華為AC6005控制器

  • 1. MODE按鈕，即模式切換按鈕
  • 2. 6個10/100/1000BASE-T以太網電接口
  • 3. 2個Combo接口
  • 4.Console調測接口
  • 5.USB接口

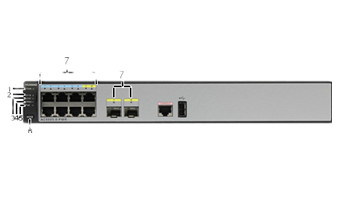

指示燈說明

華為AC6005控制器

AC6005-8-PWR產品正面面板的指示燈相對于AC6005-8，多1個PoE指示燈，其他相同。外觀圖以AC6005-8-PWR舉例說明。

數字指示燈/按鈕顏色指示燈狀態及含義
1電源指示燈：PWR常滅設備未上電。
綠色常亮：電源供電正常。
橙色
           		常亮：PoE電源故障。說明：僅AC6005-8-PWR的電源指示燈有橙色狀態。

2系統運行狀態燈：SYS常滅系統未運行。
綠色快閃：系統正在啟動過程中。
           慢閃：系統正常運行中。
紅色常亮：設備不能正常啟動，或運行中有溫度、風扇異常告警。
3STAT模式狀態燈：STAT常滅表示沒有選擇STAT模式。
綠色常亮：表示業務接口指示燈為默認模式，默認模式下接口為STAT狀態。
4Speed模式狀態燈：SPED
           		常滅表示沒有選擇Speed模式。
綠色常亮：表示業務接口指示燈暫時用來指示接口的速率，45s后自動恢復到默認模式（STAT）。
5PoE模式狀態燈：
           說明：僅AC6005-8-PWR有此指示燈。		常滅表示沒有選擇PoE模式。
綠色常亮：表示業務接口指示燈暫時用來指示各接口的PoE狀態，45s后自動恢復到默認模式（STAT）。
6模式切換按鈕：MODE-AC6005-8-PWR： 按一次則SPED燈亮綠色，此時業務接口指示燈暫時用來指示各接口的速率狀態。 再按一次則PoE燈亮綠色，此時業務接口指示燈暫時用來指示各接口的PoE狀態。 再按一次則恢復默認狀態，即STAT燈亮綠色。
           AC6005-8： 按一次則SPED燈亮綠色，此時業務接口指示燈暫時用來指示各接口的速率狀態。 再按一次則恢復默認狀態，即STAT燈亮綠色。 當超過45s沒有按動按鈕，則模式狀態燈自動恢復為默認模式（STAT燈亮綠色，SPED燈和PoE燈常滅）。
7業務接口指示燈
           GE電接口：接口從1開始編號，從下到上，從左到右。
           GE光接口：請參考三角形狀的箭頭指向。		業務接口指示燈的含義跟所處的模式相關，具體請參見下表。

產品應用場景

AC有直連式組網和旁掛式組網兩種方式。

AC承載管理流和數據業務流，管理流必須封裝在CAPWAP（Control And Provisioning of Wireless Access Points）隧道傳輸，數據流可以根據實際情況選擇是否封裝在CAPWAP隧道中傳輸。

CAPWAP定義了無線接入點（AP）與無線控制器（AC）之間的通信規則，為實現AP和AC之間的互通性提供通用封裝和傳輸機制。

CAPWAP數據隧道封裝AP發往AC的802.3協議的數據包。

CAPWAP管理隧道實現遠程AP配置和WLAN管理。

根據數據流（也稱業務流）是否封裝在CAPWAP隧道中轉發，可以分為兩種轉發模式：

直接轉發：也稱本地轉發或分布轉發。

隧道轉發：也稱集中轉發，通常用于集中控制無線用戶流量的場景。

無論直連式組網還是旁掛式組網，都可以根據需要自行選擇，AC支持兩種模式混合，即根據需要部分AP配置為直接轉發模式，部分AP配置為隧道轉發模式。由于隧道轉發模式下，所有無線用戶流量都將匯聚到AC上處理，存在交換瓶頸的風險，在企業網中不常采用。

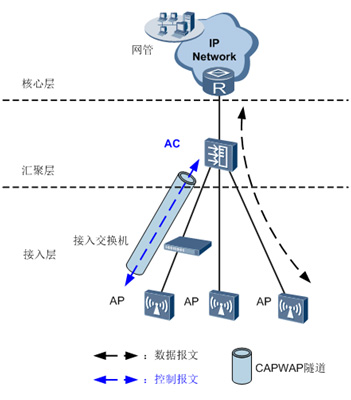

華為AC6005控制器組網圖
