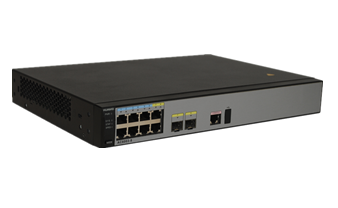

華為AC 6003接入控制器
| 數字 | 指示燈/按鈕 | 顏色 | 指示燈狀態及含義 |
|---|---|---|---|
| 1 | 電源指示燈：PWR | 常滅 | 設備未上電。 |
| 綠色 | 常亮：電源供電正常。 | ||
| 2 | 系統運行狀態燈：SYS | 常滅 | 系統未運行。 |
| 綠色 | 快閃：系統正在啟動過程中。 慢閃：系統正常運行中。 | ||
| 紅色 | 常亮：設備不能正常啟動，或運行中有溫度、風扇異常告警。 | ||
| 3 | STAT模式狀態燈：STAT | 常滅 | 表示沒有選擇STAT模式。 |
| 綠色 | 常亮：表示業務接口指示燈為默認模式，默認模式下接口為STAT狀態。 | ||
| 4 | Speed模式狀態燈：SPED | 常滅 | 表示沒有選擇Speed模式。 |
| 綠色 | 常亮：表示業務接口指示燈暫時用來指示接口的速率，45s后自動恢復到默認模式（STAT）。 | ||
| 5 | 模式切換按鈕：MODE | - | 按一次則SPED燈亮綠色，此時業務接口指示燈暫時用來指示各接口的速率狀態。 再按一次則恢復默認狀態，即STAT燈亮綠色。 當超過45s沒有按動按鈕，則模式狀態燈自動恢復為默認模式（STAT燈亮綠色，SPED燈常滅）。 |
| 6 | 業務接口指示燈 GE電接口：接口從1開始編號，從下到上，從左到右。 GE光接口：請參考三角形狀的箭頭指向。 | 業務接口指示燈的含義跟所處的模式相關，具體請參見下表。 | |

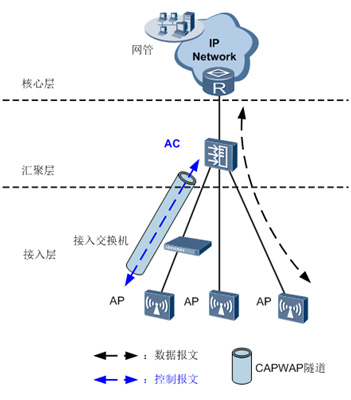

AC有直連式組網和旁掛式組網兩種方式。
AC承載管理流和數據業務流，管理流必須封裝在CAPWAP（Control And Provisioning of Wireless Access Points）隧道傳輸，數據流可以根據實際情況選擇是否封裝在CAPWAP隧道中傳輸。
CAPWAP定義了無線接入點（AP）與無線控制器（AC）之間的通信規則，為實現AP和AC之間的互通性提供通用封裝和傳輸機制。
CAPWAP數據隧道封裝AP發往AC的802.3協議的數據包。
CAPWAP管理隧道實現遠程AP配置和WLAN管理。
根據數據流（也稱業務流）是否封裝在CAPWAP隧道中轉發，可以分為兩種轉發模式：
直接轉發：也稱本地轉發或分布轉發。
隧道轉發：也稱集中轉發，通常用于集中控制無線用戶流量的場景。
無論直連式組網還是旁掛式組網，都可以根據需要自行選擇，AC支持兩種模式混合，即根據需要部分AP配置為直接轉發模式，部分AP配置為隧道轉發模式。由于隧道轉發模式下，所有無線用戶流量都將匯聚到AC上處理，存在交換瓶頸的風險，在企業網中不常采用。
咨詢：華為AC6003接入控制器
