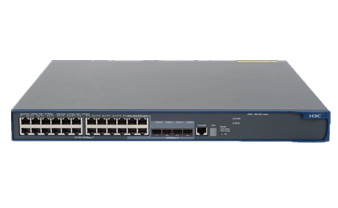

H3C(華三)S5120-24P-EI 24口全千兆交換機

鴻遠騰達代理H3C
S5120-EI系列交換機是全千兆以太網交換機產品,具備豐富的業務特性,提供IPv6轉發功能以及最多4個10GE擴展接口。通過H3C特有的IRF2(智能彈性架構)功能,用戶能夠簡化對網絡的管理。S5120-EI系列千兆以太網交換機定位為企業網千兆接入,同時還可以用于數據中心服務器群的連接。
組網應用
組網應用一:在大型園區網絡典型應用
在大中型企業園區網中,S5120-EI系列以太網交換機可作為接入交換機,提供了高性能、大容量的交換服務,并支持10GE的上行接口,為接入設備提供了更高的帶寬。此外整網核心層,匯聚層和高性能接入層均采用H3C創新的IRF2(智能彈性架構)技術,在原有網絡拓?fù)洳蛔兊那闆r下,通過將多臺設備虛擬為一臺統一的邏輯設備,實現網絡拓?fù)洹I(yè)務、管理的簡化,1:N的可靠性成倍提升,網絡運行性能大幅提高等多重優點。

S5120-EI系列以太網交換機在企業網/園區網匯聚層應用
組網應用二:在數據中心的典型應用
H3C采用基于100G平臺的S12500系列交換機作為數據中心核心,匯聚層可以采用S12500或S10500/S7500E產品,通過集成的防火墻、負載均衡等多業務板卡來實現安全保證和流量均衡。接入層S5120C-EI系列可以提供高密度的千兆服務器接入方案。

S5120-EI系列以太網交換機在數據中心的應用
主機選購
H3C S5120-EI系列以太網交換機選配:
設備名稱 | 描述 | 數量 | 備注 |
S5120-24P-EI以太網交換機 | 采用交流電源供電,輸入電壓為90V~264V;采用RPS直流電源供電,輸入電壓為10.8~13.2V | 1 | 可選 |
S5120-48P-EI以太網交換機 | 1 | 可選 |
S5120-28C-EI以太網交換機 | 1 | 可選 |
S5120-52C-EI以太網交換機 | 1 | 可選 |
S5120-28C-PWR-EI以太網交換機 | 采用交流電源供電,輸入電壓為90V~264V;采用RPS直流電源供電,輸入電壓為-52V~-55V | 1 | 可選 |
S5120-52C-PWR-EI以太網交換機 | 1 | 可選 |
擴展模塊及線纜選購
H3C S5120-EI系列以太網交換機接口板及線纜選購:
項目描述 | 數量范圍 | 備注 |
H3C S5120-EI 1端口萬兆以太網XFP光接口模塊 | 0-2 | 可選 |
H3C S5120-EI 2端口萬兆以太網XFP光接口模塊 | 0-2 | 可選 |
H3C S5120-EI 2端口萬兆以太網CX4接口模塊(3m短距離) | 0-2 | 可選 |
H3C S5120-EI 2端口萬兆兆以太網SFP+光接口模塊 | 0-2 | 可選 |
H3C S5120-EI 2端口1/10G BASE-T以太網電接口模塊 | 0-2 | 可選 |
H3C S5120-EI 2端口千兆以太網SFP光接口板 | 0-2 | 可選 |
CX4連接電纜-1250px | 0-4 | 可選 |
CX4連接電纜-1.0m | 0-4 | 可選 |
CX4連接電纜-3.0m | 0-4 | 可選 |
SFP+連接線纜-1625px | 0-4 | 可選 |
SFP+連接線纜-1.3m | 0-4 | 可選 |
SFP+連接線纜-3.0m | 0-4 | 可選 |
光模塊選購
H3C S5120-EI系列以太網交換機SFP接口模塊選購:
SFP模塊名稱 | 中心波長 | SFP模塊提供的用戶接口連接器類型 | 接口線纜規格及最大傳輸距離 | 數量 | 備注 |
1000BASE-SX-SFP | 850nm | LC | 50/125μm多模光纖 550m | 0~4 | 可選 |
62.5/125μm多模光纖 275m | 0~4 | 可選 |
1000BASE-LX-SFP | 1310nm | 9μm/125μm單模光纖10km | 0~4 | 可選 |
1000BASE-LH-SFP | 9μm/125μm單模光纖 40km | 0~4 | 可選 |
1000BASE-ZX-LR-SFP | 1550nm | 9μm/125μm單模光纖 40km | 0~4 | 可選 |
1000BASE-ZX-VR-SFP | 9μm/125μm單模光纖 70km | 0~4 | 可選 |
H3C S5120-EI系列以太網交換機XFP光模塊選購:
XFP模塊名稱 | 中心波長 | 用戶接口連接器類型 | 接口光纖規格 | 光纖最大傳輸距離 | 數量 | 備注 |
XFP-SX-MM850 | 850nm | LC | 50μm/125μm多模光纖 | 300m | 0~4 | 可選 |
XFP-LX-SM1310 | 1310nm | 9μm/125μm單模光纖 | 10km | 0~4 | 可選 |
XFP-LH40-SM1550 | 1550nm | 9μm/125μm單模光纖 | 40km | 0~4 | 可選 |
H3C S5120-EI系列以太網交換機SFP+光模塊選購:
SFP+模塊名稱 | 中心波長 | 用戶接口連接器類型 | 接口光纖規格 | 光纖最大傳輸距離 | 數量 | 備注 |
SFP-XG-SX-MM850-A | 850nm | LC | 50μm/125μm多模光纖 | 300m | 0~4 | 可選 |
SFP-XG-LX220-MM1310 | 1310nm | 62.5/125μm多模光纖 | 220m | 0~4 | 可選 |
SFP-XG-LX-SM1310 | 1310nm | 9μm/125μm單模光纖 | 10km | 0~4 | 可選 |
