H3C(華三)S3600-28F-EI 24口百兆全光口以太網交換機

  • 鴻遠騰達代理H3C S3600系列交換機是基于IToIP理念設計和開發的智能彈性以太網交換機。系統采用創新的IRF技術,在安全可靠、多業務融合、易管理和維護等方面為用戶提供全新的技術特性和解決方案,是理想的辦公網、業務網和駐地網的匯聚、接入交換機以及中小企業、分支機構的核心交換機。
  • 咨詢熱線:400-838-6158
  • 產品詳情

  • 聯系我們

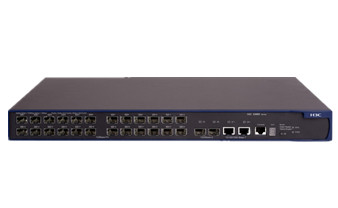

H3C(華三)S3600-28F-EI 24口百兆全光口以太網交換機

H3C S3600-28F-EI

鴻遠騰達代理H3C S3600系列交換機是基于IToIP理念設計和開發的智能彈性以太網交換機。系統采用創新的IRF技術,在安全可靠、多業務融合、易管理和維護等方面為用戶提供全新的技術特性和解決方案,是理想的辦公網、業務網和駐地網的匯聚、接入交換機以及中小企業、分支機構的核心交換機

組網應用一:IRF技術的應用

利用IRF技術可以實現匯聚和接入層的高彈性和高可靠性。通過多臺S3600系列交換機實現分布式轉發架構,設備路由轉發表的1:N備份,實現路由的不間斷轉發和故障的快速自愈。通過IRF實現在擴展用戶端口的同時實現真正的性能同步提升,統一設備管理和同步升級配置,極大簡化了網絡管理和維護。同時利用分布式鏈路聚合技術實現鏈路的負載分擔和備份,解決了傳統STP協議鏈路利用率低的缺點。

http://www.h3c.com.cn/res/200804/30/20080430_616984_image002_315491_30003_0.gif

H3C S3600的IRF應用環境組網

組網應用二:大型企業網和園區網

在大型企業網絡和園區網中,核心采用兩臺S9500互為熱備份,匯聚層采用S7500或S5600匯聚層交換機,通過萬兆上行保證帶寬,避免在匯聚層形成瓶頸。在接入層采用S3600系列交換機,通過部署EAD端點準入策略,實現包括用戶身份、終端安全狀態的動態的防御。

http://www.h3c.com.cn/res/200804/30/20080430_616985_image003_315491_30003_0.gif

H3C S3600大型企業和園區網組網圖

組網應用三:中小型企業網和園區網

中小企業采用S3600作為核心交換機,利用S3600的路由功能實現跨網段的部門和用戶的互訪,多臺之間可以IRF技術實現設備性能和端口的同步擴展。


http://www.h3c.com.cn/res/200804/30/20080430_616986_image004_315491_30003_0.gif

H3C S3600在中小型企業和園區網的組網示意圖

H3C S3600交換機接口模塊選購一覽表

SFP模塊名稱

中心波長

SFP模塊提供的用戶接口連接器類型

接口線纜規格及最大傳輸距離

數量

備注

100Base-FX-MM-SFP

1310nm

LC

62.5/125μm多模光纖 2km

0~24

可選

100Base-FX-SM-SFP

9/125μm單模光纖 15km

0~24

可選

100Base-FX-SM-LR-SFP

9/125μm單模光纖 40km

0~24

可選

100Base-FX-SM-VR-SFP

1550nm

9/125μm單模光纖 80km

0~24

可選

1000Base-SX-SFP

850nm

LC

50/125μm多模光纖 550m

0~4

可選

62.5/125μm多模光纖 275m

0~4

可選

1000Base-LX-SFP

1310nm

單模光纖 10km

0~4

可選

1000Base-LH-SFP

單模光纖 30km

0~4

可選

1000Base-ZX-LR-SFP

1550nm

單模光纖 40km

0~4

可選

1000Base-ZX-VR-SFP

單模光纖 70km

0~4

可選

1000BASE-LX-SFP_BIDI

1310/1490nm

單模光纖 10km

0~4

可選

1490/1310nm

單模光纖 10km

0~4

可選

1000BASE-LX-SFP_CWDM

1470nm

單模光纖 10km

0~4

可選

1490nm

0~4

可選

1510nm

0~4

可選

1530nm

0~4

可選

1550nm

0~4

可選

1570nm

0~4

可選

1590nm

0~4

可選

1610nm

0~4

可選

1000Base-T-AN-SFP

RJ-45

五類雙絞線100m

0~4

可選

1000BASE-T-SFP_STACK

成對提供

0~4

可選
