H3C(華三)LS-3100V2-26TP-EI 24口百兆接入層交換機

  • 鴻遠騰達代理H3C S3100V2系列交換機是為構建高安全、高智能網絡需求而專門設計的新一代以太網交換機產品,在滿足高性能接入的基礎上,提供更全面的安全接入策略和更強的網絡管理維護易用性,是理想的安全易用接入層交換機。
  • 咨詢熱線:400-838-6158
  • 產品詳情

  • 聯系我們

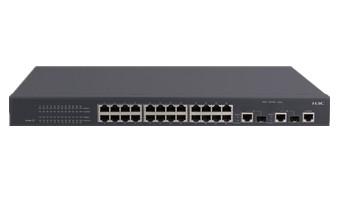

H3C(華三)LS-3100V2-26TP-EI 24口百兆以太網接入層交換機

H3C S3100V2-26TP-EI


鴻遠騰達代理H3C S3100V2系列交換機為構建高安全、高智能網絡需求而專門設計的新一代以太網交換機產品,在滿足高性能接入的基礎上,提供更全面的安全接入策略和更強的網絡管理維護易用性,是理想的安全易用接入層交換機


組網應用一:城域接入組網方案

在城域網當中,S3100V2系列以太網交換機作為接入設備,通過100Mbit/s接口直接接入用戶,上行與匯聚層交換機(三層交換機)相連,再通過路由器連接到城域網的核心層,實現千兆到骨干、百兆到桌面的城域網全網解決方案。

S3100V2系列以太網交換機城域網組網圖

組網應用二:多業務承載

IPTV 業務要求DSLAM下移到園區內以提升用戶的接入帶寬,S3100V2作為DSLAM匯聚交換機,在設備上配置靈活QinQ,外層VLAN標識DSLAM 或園區位置,內層VLAN標識用戶。這樣就能夠?qū)崿F(xiàn)運營商的統一規劃,和細致管理:VLAN布局簡單,不受用戶側的影響。

S3100V2系列以太網交換機多業務承載組網圖

H3C S3100V2系列以太網交換機全部型號與端口數做為參考,幫助您提高工作效率

010-62569468/57635285快速幫您準確選型,并解答您的疑問。

* S3100V2-8TP-SI: 8個10/100Base-TX以太網端口,1個10/100/1000Base-T以太網端口和1個復用的100/1000Base-X SFP端口;
* S3100V2-16TP-SI:16個10/100Base-TX以太網端口,2個10/100/1000Base-T以太網端口和2個復用的100/1000Base-X SFP端口;
* S3100V2-26TP-SI:24個10/100Base-TX以太網端口,2個10/100/1000Base-T以太網端口和2個復用的100/1000Base-X SFP端口;
* S3100V2-8TP-EI: 8個10/100Base-TX以太網端口,1個10/100/1000Base-T以太網端口和1個復用的100/1000Base-X SFP端口;
* S3100V2-16TP-EI:16個10/100Base-TX以太網端口,2個10/100/1000Base-T以太網端口和2個復用的100/1000Base-X SFP端口;
* S3100V2-26TP-EI:24個10/100Base-TX以太網端口,2個10/100/1000Base-T以太網端口和2個復用的100/1000Base-X SFP端口;
* S3100V2-8TP-PWR-EI:8個10/100Base-TX以太網端口(PoE),1個10/100/1000Base-T以太網端口和1個復用的100/1000Base-X SFP端口;
* S3100V2-16TP-PWR-EI:16個10/100Base-TX以太網端口(PoE),2個10/100/1000Base-T以太網端口和2個復用的100/1000Base-X SFP端口;

* S3100V2-26TP-PWR-EI:24個10/100Base-TX以太網端口(PoE),2個10/100/1000Base-T以太網端口和2個復用的100/1000Base-X SFP端口;


H3C S3100V2系列交換機選配光模塊型號僅供參考,幫助您提高工作效率

010-62569468/57635285快速幫您準確選型,并解答您的疑問。

SFP模塊名稱
中心波長SFP模塊提供的用戶接口連接器類型接口線纜規格及最大傳輸距離數量備注
1000BASE-SX-SFP
850nm







LC

50/125μm多模光纖 550m
0~4可選
1000BASE-LX-SFP1310nm9μm/125μm單模光纖10km0~4可選
1000BASE-LH-SFP
9μm/125μm單模光纖 40km0~4可選
1000BASE-ZX-LR-SFP1550nm9μm/125μm單模光纖 40km0~4可選
1000BASE-ZX-VR-SFP9μm/125μm單模光纖 70km0~4可選


咨詢:H3C(華三)LS-3100V2-26TP-EI 24口百兆接入層交換機
