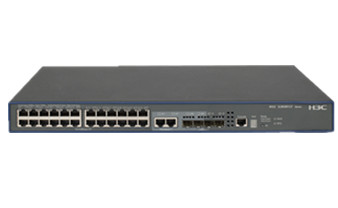

H3C(華三)S3600V2-28TP-EI 24口三層百兆以太網交換機
鴻遠騰達代理H3C S3600V2系列交換機是基于全新軟硬件平臺設計和開發的智能彈性以太網交換機。在安全可靠、多業務融合、易管 理和維護等方面為用戶提供全新的技術特性和解決方案,是理想的辦公網、業務網和駐地網的匯聚、接入交換機以及中小企業、分支機構的核心交換機
利用IRF2技術可以實現匯聚和接入層的高彈性和高可靠性。通過多臺S3600V2系列交換機實現分布式轉發架構,設備路由轉發表的1:N備份,實現路由的不間斷轉發和故障的快速自愈。通過IRF2實現在擴展用戶端口的同時實現真正的性能同步提升,統一設備管理和同步升級配置,極大簡化了網絡管理和維護。同時利用分布式鏈路聚合技術實現鏈路的負載分擔和備份,解決了傳統STP協議鏈路利用率低的缺點。
H3C S3600V2的IRF應用環境組網
在大型企業網絡和園區網中,核心采用兩臺S9500E互為熱備份,匯聚層采用S7500E或S5500匯聚層交換機,通過萬兆上行保證帶寬,避免在匯聚層形成瓶頸。在接入層采用S3600V2系列交換機,通過部署EAD端點準入策略,實現包括用戶身份、終端安全狀態的動態的防御。
H3C S3600V2大型企業和園區網組網圖
中小企業采用S3600V2作為核心交換機,利用S3600V2的路由功能實現跨網段的部門和用戶的互訪,多臺之間可以IRF2技術實現設備性能和端口的同步擴展。
H3C S3600V2在中小型企業和園區網的組網示意圖
H3C S3600V2交換機接口模塊選購一覽表:
SFP模塊名稱 | 中心波長 | SFP模塊提供的用戶接口連接器類型 | 接口線纜規格及最大傳輸距離 | 數量 | 備注 |
100Base-FX-MM-SFP | 1310nm | LC | 62.5/125μm多模光纖 2km | 0~24 | 可選 |
100Base-FX-SM-SFP | 9/125μm單模光纖 15km | 0~24 | 可選 | ||
100Base-FX-SM-LR-SFP | 9/125μm單模光纖 40km | 0~24 | 可選 | ||
100Base-FX-SM-VR-SFP | 1550nm | 9/125μm單模光纖 80km | 0~24 | 可選 | |
1000Base-SX-SFP | 850nm | LC | 50/125μm多模光纖 550m | 0~4 | 可選 |
62.5/125μm多模光纖 275m | 0~4 | 可選 | |||
1000Base-LX-SFP | 1310nm | 單模光纖 10km | 0~4 | 可選 | |
1000Base-LH-SFP | 單模光纖 30km | 0~4 | 可選 | ||
1000Base-ZX-LR-SFP | 1550nm | 單模光纖 40km | 0~4 | 可選 | |
1000Base-ZX-VR-SFP | 單模光纖 80km | 0~4 | 可選 | ||
1000BASE-T-SFP_STACK | - | - | 0~4 | 可選 |
