隨著人們生活的日益提高，人們對無線網絡的需求也越來越大，特別是近幾年對無線網絡的依賴愈發強烈。公司里，商場中，各大酒店對無線的要求越來越高，無線網絡直接影響著服務質量、好評率。一個服務健全的企業必須得有一套可靠、可信、快速的無線網絡。

 無線網絡區別于人們生活中的3g、4g流量。無線網絡具有信號強、上網快、便宜實用等強效優勢。生活中你每天用的無線網絡是怎么形成的你知道嗎？我是鴻遠騰達（北京）信息技術有限公司的工程師下面有我來為大家展示下希望能夠幫助到您！

一、 小型網絡 WLAN 基本業務示例（ACU2）

1、 組網需求

AC直接與AP連接。現某企業分支機構為了保證工作人員可以隨時隨地的訪問公司網絡，需要通過部署WLAN基本業務實現移動辦公。

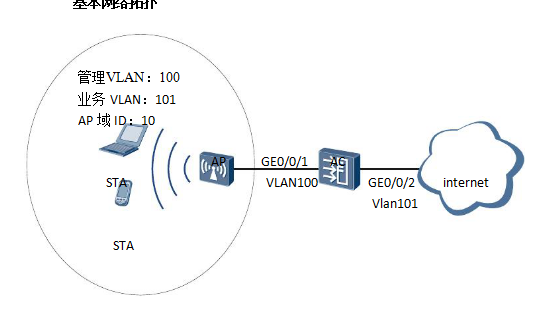

基本網絡拓撲

》》點擊進入更多華為無線設備型號《《

配置思路：

采用如下的思路配置小型網絡的WLAN基本業務：

1.   配置AP、AC和上層網絡設備之間實現二層互通。

2.   在AC上配置基于接口的DHCP服務器為STA和AP分配IP地址。

3.   配置AC的系統參數，包括國家碼、AC ID、運營商標識和AC與AP之間通信的源接

口。

4.   配置AP上線的認證方式，并把AP加入AP域中，實現AP正常工作。

5.   配置VAP，下發WLAN業務，實現STA訪問WLAN網絡功能。

a.   配置AP對應的WMM模板、射頻模板，使用WMM模板和射頻模板的默認配

置，并在射頻模板下綁定WMM模板，實現STA與AP之間的無線通信參數配

置。

b.   配置WLAN-ESS接口，實現報文到達AC后能夠送至WLAN業務處理模塊處理。

c.   配置AP對應的安全模板、流量模板，使用安全模板和流量模板的缺省配置，

配置服務集并在服務集下綁定WLAN-ESS接口、安全模板、流量模板，實現

STA接入網絡安全策略及QoS控制。

d.   配置VAP并下發，實現STA能夠通過WLAN網絡訪問Internet。

操作步驟：

   步驟一：配置AC，是AC與AP之間能夠傳遞CAPWAP報文。

     #配置AC，將G0/0/1接口加入VLAN10（管理VLAN）。

   步驟二：配置AC與上層網絡通信。

         # 配置AC上行接口GE0/0/2加入VLAN101（業務VLAN）。

       步驟三：配置AC作為DHCP服務器，為STA和AP分配IP地址。

         # 配置基于接口地址池的DHCP服務器，其中，VLANIF100接口為AP提供IP地址，VLANIF101為STA提供IP地址。

       步驟四：配置AC的系統參數。

          # 配置AC的國家碼。

         # 配置AC ID和運營商標識。

         # 配置AC的源接口。

      步驟五：在AC上管理AP。

          # 現場獲取AP的MAC地址后，查看AP的設備類型ID。

         # 根據查詢到的AP設備類型ID，離線添加AP。假設AP的類型AP6010DN-AGN，其MAC地址為60de-4476-e360。

         # 配置AP域并將AP加入到AP域。

         # 將AP上電后，可以查看到AP的“AP State”字段為“normal”。

      步驟六：配置WLAN業務參數。

          # 創建名為“wmm”的WMM模板。

         # 創建名為“radio”的射頻模板，綁定WMM模板“wmm”。

         # 創建WLAN-ESS接口1。

         # 創建名為“security”的安全模板。

         # 創建名為“traffic”的流量模板。

         # 創建名為“test”的服務集并綁定WLAN-ESS接口、安全模板和流量模板。

      步驟七：配置VAP并下發

         # 配置VAP。

         # 提交配置。

       步驟八：驗證配置結果

          配置完成后，通過display vap ap 0 radio 0命令，可以查看到VAP已創建成功。
